詳細介紹
Z41Y鍛鋼法蘭閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）?？蛻粲衅渌髸r也可采用金屬環連接。另一種設計形式是焊接式閥蓋，按這種設計形式的鍛鋼法蘭閘閥，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲衅渌髸r也可采用合焊透連接。還有一種是壓力自緊式閥蓋,按這種設計形式設計的鍛鋼法蘭閘閥,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。
|
 |
|---|---|
| Z41Y鍛鋼法蘭閘閥(鍛A105材質) | Z41Y鍛鋼法蘭閘閥(鍛304材質) |
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(l) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 銷釘 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 410 | |||
| 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SS | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
 |
|---|

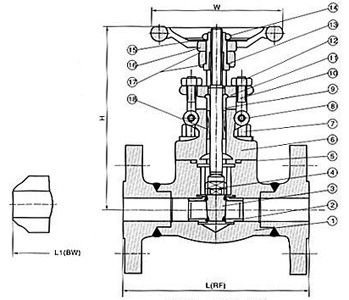

| Z41Y鍛鋼法蘭閘閥 (結構尺寸圖) |
| NPS | 1/2" | 3/4" | 1" | 1 1/2" | 1 1/4" | 2" | |
|---|---|---|---|---|---|---|---|
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| L1(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(開) | 197 | 197 | 236 | 246 | 283 | 330 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
| BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鍛鋼法蘭閘閥產品型號，請按型號直接向我司訂購；
